赤外光に対して広い帯域で高反射率の特性をもつ、Ａｕ膜をコートした全反射ミラーです。
-
Ａｕ膜の付着強化のため、Ｃｕ膜を極めて薄くアンダーコートしています。
-
シリコン基板タイプはＡｕ膜コートの付着力が非常に強く熱伝導率が高い（ガラスの約111倍放熱性が良い）ため、ＢＫ7およびパイレックス基板タイプよりも耐久性に優れています。
-
シリコンミラーは水冷して用いれば、熱の分散はより急速となり、ミラーの耐久性が向上致します。
-
金コートは機械的強度が極めて弱いため、膜面の洗浄はエアーブローのみ可能です。慎重な取り扱いをしてください。
-
反射率波長特性は実測値をもとにしたグラフであり、製造ロットにより異なる場合があります。
-
光路確認、光軸調整などの作業をする際は、必ずレーザ保護眼鏡を着用してください。
-
基板面精度はコート前の反射波面精度です。コート後の面精度とは異なりますのでご注意ください。
|
|
■機能説明図
|
■反射率波長特性（参考データ）
|

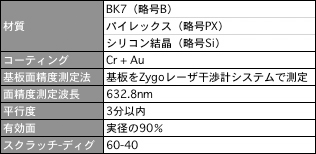

■仕 様
|

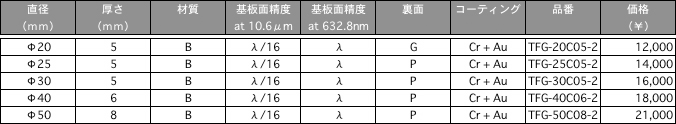

■金平面ミラー（丸形）
※材質＝BK7（略号B）、パイレックス（略号PX）、シリコン結晶（Si）
※裏面＝砂面（略号G）、研磨面（略号P）
※寸法公差＝Φ50以下 大きさ+0〜-0.1 厚さ±0.1
|
■金平面ミラー（正方形）
※材質＝BK7（略号B）、パイレックス（略号PX）、シリコン結晶（Si）
※裏面＝砂面（略号G）、研磨面（略号P）
※寸法公差＝□50以下 大きさ+0〜-0.1 厚さ±0.1
|
■金平面シリコンミラー
※材質＝BK7（略号B）、パイレックス（略号PX）、シリコン結晶（Si）
※裏面＝砂面（略号G）、研磨面（略号P）
※寸法公差＝Ф50以下 大きさ+0〜-0.1 厚さ±0.1
|
|
|
|
 |
|
|
|
