平行平面基板に誘電体多層膜をコーティングした、幅広い帯域で使用可能なプレートタイプのハーフミラーです。
-
反射光（R）：透過光（T）を1：1に分割します。
-
裏面には、反射防止膜（ARコート）をコーティングしています。
-
誘電体多層膜は膜による光の吸収がほとんどないため光量ロスは極めて小さくなります。ただし、透過率および反射率は波長、偏光および入射角度により変化します。反射率が高いほど変化量は大きくなります。
-
プレートタイプのため透過光路のずれやゴーストが発生することがあります。
-
透過率波長特性は実測値をもとにしたグラフであり、製造ロットにより異なる場合があります。
-
基板面精度はコート前の反射波面精度です。コート後の面精度とは異なりますのでご注意ください。
-
誘電体多層膜をコーティングしたビームスプリッターの使用条件は、入射光が非偏光（偏光していない光）または円偏光であることです。偏光した光を使用した場合、偏光成分に依存され分割比が異なります。
-
誘多膜プレートハーフミラーを使用したところハーフミラーになりませんとのご質問が時々あります。その場合、まず光源（レーザ）の偏光特性をお調べください。特に半導体レーザは直線偏光ですので注意が必要です。
-
光路確認、光軸調整などの作業をする際は、必ずレーザ保護眼鏡を着用してください。
|
|
■機能説明図
|
■仕 様
|
■外形図
 |
|

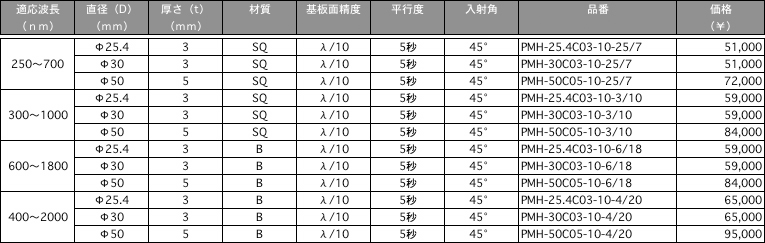

■超広帯域誘多膜プレートハーフミラー
|

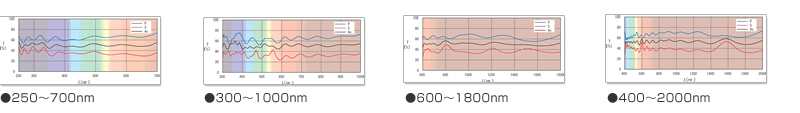

■透過率波長特性(参考データ)
|
|
|
|
 |
|
|
|
