■機能説明図
■外形図
■略号説明
■公 差
|
-
合成石英製の球面平凹レンズで、主として紫外域のレーザ光などの単一波長に対してよく使用されます。
-
負の焦点距離を持ち、平行光（無限遠光束）の拡散に使用します。
-
コヒーレントな光に対し影響のないように、材質（脈理、歪、泡、不純物、均質性）を吟味し、散乱（砂目、傷、光沢）に対して特別に注意して研磨しています。
-
規格品はノーコート品のみです。
-
単レンズの焦点距離は主点から焦点までの長さで、波長546.1nm（水銀のe線）に対して設計してありますので、これ以外の波長では焦点距離が変化します。
-
平行光側（無限遠光束側）へＲ面（曲面）を、拡散光側へ平面をセットすると球面収差が小さくなります。
-
焦点距離は材質の波長による屈折率（n）の変化により変わります。短波長側では屈折率が高くなるので短く、長波長側では屈折率が低くなるので長くなります。
-
エキシマレーザ用合成石英製の平凹レンズは紫外域の内、特に248nm（Kr*Fエキシマレーザ）に適した合成石英材を用いています。
-
teは面取りを含まない理論値です。
-
光路確認、光軸調整などの作業をする際は、必ずレーザ保護眼鏡を着用してください。

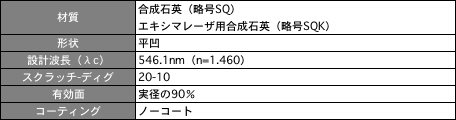

■仕 様
■透過率波長特性(参考データ)
|
■球面平凹レンズ(合成石英)

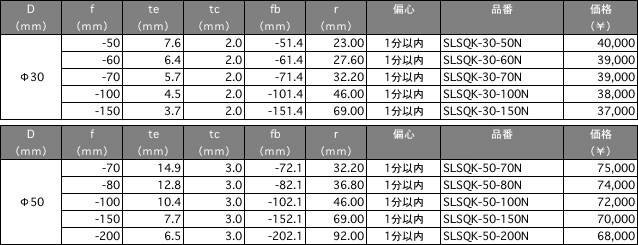

■球面平凹レンズ(エキシマレーザ用合成石英/248nm用)
|
|
|
|
 |
|
|
|
